راهنمای خرید درایر تبریدی

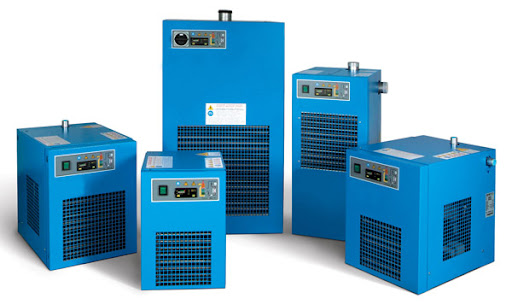

درایر تبریدی چیست؟

درایر تبریدی با کاهش دما و همچنین گرفتن رطوبت آن هوای فشرده را خنک می‌کند. بدین صورت آب موجود در هوا از آن جدا شده و هوایی بدون رطوبت تولید می کند. این دستگاه یک عضو موثر در سیستم هوای فشرده است.

در مرحله اول هوای فشرده توسط خشک کن کاملا خشک‌ شده و از یک مبدل حرارتی عبور می‌کند (مبدل حرارتی هوا به هوا می باشد) که هوای ورودی را مقداری خنک می‌کند. در مرحله دوم، هوای فشرده از یک مبدل دیگر عبور می‌کند که این مبدل از نوع هوا به مبدل است و دمای هوای فشرده را تا نقطه شبنم می کاهد، معمولا در حدود ۳ الی ۴ درجه سانتیگراد.

بخار آبی که در هوا می­ باشد به مایع تبدیل شده و خارج می­ گردد. سپس هوای خشک در هوا به مبدل حرارتی هوا گرم می‌شود تا رطوبت نسبی در هوا کم شود. این امر موجب جلوگیری از ایجاد زنگ زدگی ناشی از رطوبت در خطوط لوله هوای فشرده و تجهیزات نیوماتیکی متصل به کمپرسور هوا می‌شود.

تعریف دمای نقطه شبنم

زمانیکه هوا از بخار آب اشباع شود در واقع به دمای نقطه­ شبنم رسیده است. در این حالت بخار آب شروع به متراکم شدن می‌کند و بر روی اجسام خشک، مانند لوله ها، سطح داخلی مخازن و … می­ نشیند و باعث زنگ زدن آن ها می‌شود.

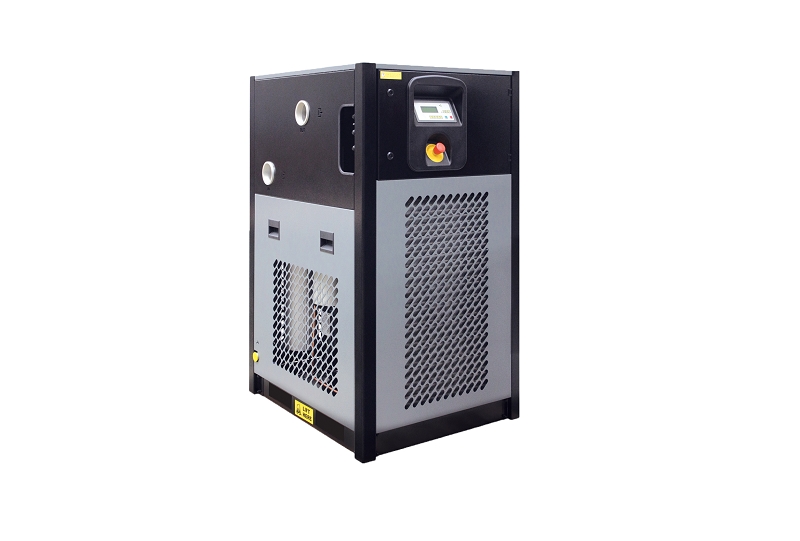

انواع درایر تبریدی

درایر کمپرسور هوا دو نوع هستند :

• درایر چرخشی: این مدل پرکاربرد ترین نوع درایر تبریدی موجود در صنعت است. از لحاظ کارایی بسیار خوب عمل میکند و از لحاظ هزینه قیمت مناسبی دارد.
• درایر غیرچرخشی: این نوع درایر که از لحاظ هزینه نسبت به نوع چرخشی مقداری گران تر است ویژگی منحصر به فردی دارد به این صورت که می­ توان میزان سرد کنندگی آن را بر اساس نیاز سیستم تنظیم کرد.

وظیفه‌ی درایر تبریدی کمپرسور:

در کمپرسور ها و مخصوصا کمپرسور اسکرو از درایر تبریدی برای جلوگیری از ورود رطوبت به ماشین آلات صنایع  شیمیایی، غذایی و دارویی و جلوگیری از اکسید شدن و زنگ زدگی و خوردگی قطعات و ماشین آلات مصرف کننده هوای فشرده استفاده می شود.

درایر تبریدی و مزایای استفاده از آن:

درایرهای تبریدی از اعضای مهم و ضروری سیستم‌های هوای فشرده هستند. زمانیکه هوا را فشرده میکنیم انتظار ایجاد رطوبت را باید داشته باشیم. قطعا این رطوبت میتواند در تجهیزات رسوب کرده و به آن ها آسیب وارد کند از جمله: ایجاد خوردگی، زنگ زدگی و اکسید بر روی تجهیزات پایین دست مخصوصا کمپرسورها.

درایر تبریدی می­تواند این رطوبت را از سیستم ما جدا کند و از خرابی های احتمالی جلوگیری شود.

• از بین برنده هوای مرطوب است: مهم‌ترین ویژگی درایر تبریدی جدا کردن رطوبت و ناخالصی از هوا می باشد. هوای مرطوب در صنایعی مانند: تولید پلاسما، برش لیزری، جوش لیزری، تولید محصولات غذایی، تولید میکروالکترونیک، تولید محصولات دارویی، رنگ‌آمیزی و پوشش می‌تواند ایجاد مشکل کند.برای مثال خنک کاری برخی از تجهیزات به وسیله هوا صورت می‌گیرد (مانند دستگاه برش لیزری)، اگر هوای خنک کاری این تجهیزات دارای رطوبت باشد باعث می شود راندمان خنک کاری کم شود و باعث ایجاد گرمای بیش از حد شده در این شرایط به دستگاه آسیب وارد می شود و انرژی زیادی از دست می رود.

• جلوگیری از تجمع آب: هوای فشرده بصورت معمول کاملا از آب اشباع خواهد بود. کاهش دمای هوای فشرده باعث رسوب بخار آب موجود در آن می شود. هنگامی‌که هوای فشرده در این حالت به تجهیزات پایین‌دست می رسد، خطر جمع شدن آب در فرورفتگی ها و نقاط مختلف تجهیزات وجود خواهد داشت. تجمع آب می‌تواند بر حساسیت عملکرد تجهیزاتی مانند دستگاه‌های اندازه‌گیری تاثیر منفی داشته باشد.
• کاهش خوردگی: کاهش خوردگی از دیگه مزایای استفاده از درایر های تبریدی می باشد. آب باعث افزایش خوردگی در سطوح فلزی بخصوص فولادی می شود.

 آب باقیمانده در داخل تجهیزات می‌تواند باعث خوردگی سطوح فولادی گردد. از جمله تجهیزاتی که امکان خوردگی در آن ها زیاد است میتوان درام ها، لوله ها، مخازن و قطعات داخلی را نام برد. این مسئله می‌تواند باعث ایجاد آسیب در تجهیزات و غیر عملیاتی کردن آن ها در دراز مدت شود.

• جلوگیری از یخ زدگی: عدم استفاده از درایر تبریدی باعث می شود که رطوبت موجود در هوای فشرده تبدیل به آب شده و این آب بعد از ته‌نشینی در سیستم‌های هوای فشرده می‌تواند یخ بزند. یخ میتواند باعث آسیب به اجزای متحرک سیستم ها شود. همچنین باعث بسته شدن دریچه و دستگاه‌های اندازه‌گیری شود.

• بهبود عملکرد تجهیزات نیوماتیکی و سیستم های هوایی: رسوب آب موجود در هوای فشرده میتواند در دستگاه های مانند مته ها،توربین ها،چکش های بادی و آسیاب های نیوماتیکی باعث کم شدن قدرت تحویل شده ی کمپرسورها در این سیستم ها شود.

کنترل و مهار رشد میکروبی: اگر رطوبت موجود در سیستم هوای فشرده گرفته نشود این رطوبت تبدیل به آب می شود و این آب میتواند میکروب ها را با خود حمل کند و از جایی به جای دیگر منتقل کند.در صنایع غذا و دارو هوای فشرده را برای مخلوط کردن و جابجایی محصول استفاده می کنند که اب ممکن است باعث ایجاد فساد مواد و آلودگی غذاها شود.

نکاتی قبل از خرید درایر تبریدی

• فشار ماکسیمم: برای اینکه درایر بتواند هوا را به داخل خود بکشد و رطوبت موجود در آن را بگیرد باید فشار ماکسیمم درایر از فشار حداکثر کمپرسور بیشتر باشد.

• جریان ماکسیمم: جهت جلوگیری از افت فشار شدید در درایر ها حتما باید طوری آن ها را در نظر بگیریم که حداکثر جریان قابل عبور از درایر بالاتر از ماکسیمم جریانی باشد که کمپرسور تولید خواهد کرد.
• درجه حرارت دمای ورودی: جهت جلوگیری از آسیب دیدگی درایر نباید هوای ورودی خیلی گرم باشد که به قطعات داخلی درایر آسیب وارد شود.برای درایرها دمای ماکسیمم ورودی تعیین شده و نباید دمای هوای ورودی از آن بیشتر باشد.البته درایر هایی وجود دارد که تحمل بالایی در برابر گرما دارند. اگر کمپرسوری که در مدار دارید دمای خروجی بالایی دارد حتما از آن نوع درایر تبریدی استفاده کنید.

• تاثیر دمای هوای محیط بر عملکرد درایر: در روزهای گرم سال باید دمای اتاق کمپرسورها را کنترل کرد بطوریکه از یک حدی بالاتر نرود. اگر درایر در دمای بالا کار کند کارایی کمتری خواهد داشت و احتمال خاموش شدن آن زیاد است .

استفاده از درایر تبریدی چه مزایایی دارد؟

استفاده از درایر تبریدی مزایای زیادی دارد که باعث می شود مدیران کارخانه ها و مشاغل بزرگ از آن ها استفاده کنند که در اینجا به این مزایا اشاره می‌کنیم.

مهم ترین فایده ی استفاده از دستگاه درایر تبریدی که در این مقاله بارها به آن اشاره شد، جدا کردن رطوبت و ناخالصی از هوا می باشد. اثرات منفی رطوبت بر روی تجهیزات فلزی بر کسی پوشیده نیست پس جهت جلوگیری از آسیب رساندن رطوبت و ناخالصی ها به تجهیزات، ملزم به استفاده از درایر تبریدی می باشیم.

این امر باعث افزایش طول عمر تجهیزات و دستگاه ها می‌شود که این خود مزایای پنهانی از جمله کاهش هزینه های تعمیر و نگهداری دستگاه ها و هزینه های ناشی از اکسید شدن را دارد.

درایر ها جهت نصب به فضای زیادی نیاز ندارند و این از دیگر مزایای آن هاست. رطوبت حاصله از درایرها نیز می­تواند بعد از فیلتر شدن در مصارف صنعتی مورد استفاده قرار گیرد.
