رادیاتور

در سیستم‌های هوای فشرده، کنترل دما یکی از مهم‌ترین عوامل در افزایش راندمان و طول عمر تجهیزات محسوب می‌شود. کمپرسورها در حین فشرده‌سازی هوا یا گاز مقدار قابل توجهی گرما تولید می‌کنند و اگر این گرما به‌درستی مدیریت نشود، می‌تواند باعث کاهش بازدهی، افزایش استهلاک قطعات و حتی آسیب به سیستم شود. به همین دلیل استفاده از رادیاتور یا سیستم خنک‌کننده در کمپرسورها اهمیت بسیار زیادی دارد.

رادیاتورها وظیفه انتقال و دفع گرمای تولید شده در فرآیند فشرده‌سازی را بر عهده دارند و در انواع مختلف کمپرسورها مانند کمپرسور اسکرو، کمپرسور پیستونی و کمپرسور سانتریفیوژ مورد استفاده قرار می‌گیرند.

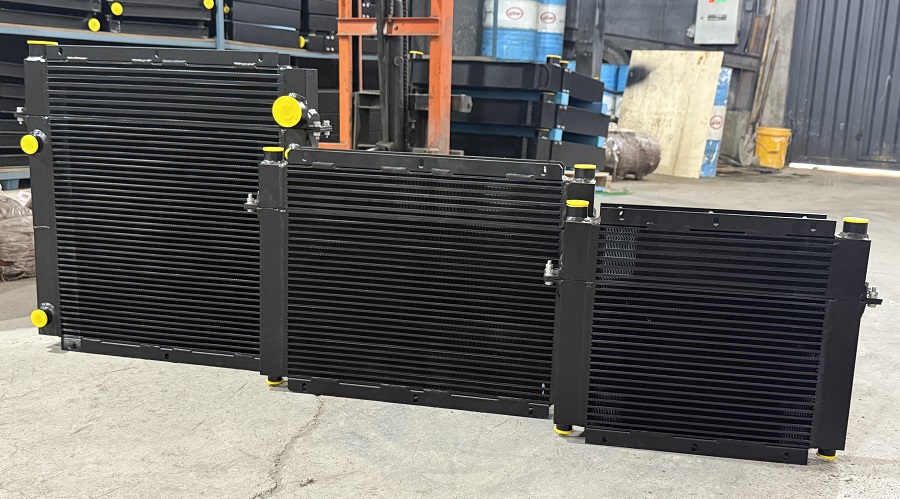

اهمیت رادیاتور در عملکرد کمپرسورها

در فرآیند فشرده‌سازی هوا، انرژی مکانیکی به انرژی حرارتی تبدیل می‌شود. این افزایش دما می‌تواند باعث کاهش کیفیت روغن، افزایش فشار روی قطعات داخلی و در نهایت کاهش عمر مفید کمپرسور شود. رادیاتورها با انتقال حرارت از سیال گرم به محیط اطراف، دمای سیستم را در محدوده مناسب نگه می‌دارند.

استفاده از رادیاتور مناسب در کمپرسورها چند مزیت مهم دارد. نخست اینکه از افزایش بیش از حد دمای روغن و هوا جلوگیری می‌کند. دوم اینکه باعث بهبود راندمان عملکرد کمپرسور می‌شود. سوم اینکه هزینه‌های تعمیر و نگهداری را کاهش می‌دهد. در بسیاری از صنایع مانند پتروشیمی، صنایع غذایی، داروسازی و کارخانجات تولیدی، عملکرد صحیح رادیاتور کمپرسور نقش مهمی در پایداری فرآیندهای تولید دارد.

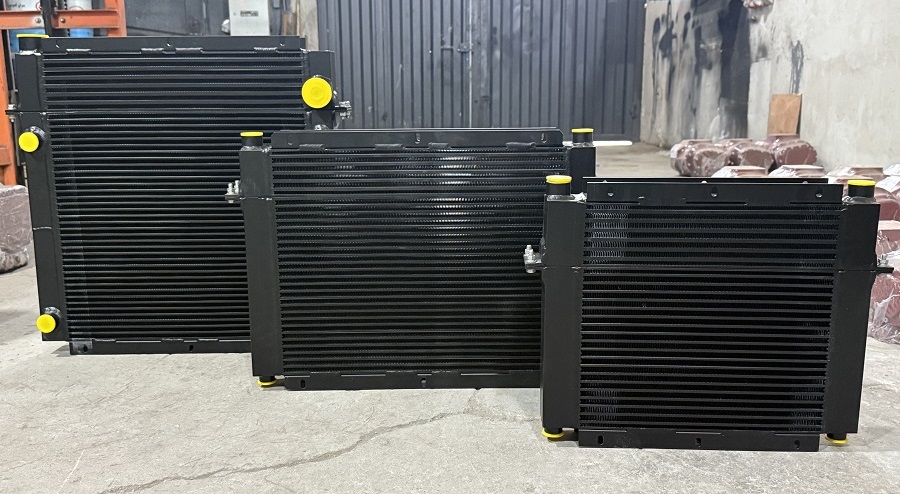

رادیاتور در کمپرسور اسکرو

کمپرسورهای اسکرو یکی از پرکاربردترین انواع کمپرسورهای صنعتی هستند که به دلیل عملکرد پیوسته و راندمان بالا در بسیاری از صنایع استفاده می‌شوند. در این نوع کمپرسورها، هوا توسط دو روتور مارپیچی فشرده می‌شود و در این فرآیند مقدار زیادی گرما تولید می‌گردد.

در کمپرسور اسکرو معمولاً از دو نوع رادیاتور استفاده می‌شود:

رادیاتور روغن
رادیاتور هوا

رادیاتور روغن وظیفه خنک کردن روغنی را دارد که برای روانکاری، آب‌بندی و خنک‌کاری در کمپرسور استفاده می‌شود. در صورتی که دمای روغن بیش از حد افزایش پیدا کند، کیفیت آن کاهش یافته و عملکرد کمپرسور مختل می‌شود.

رادیاتور هوا یا افترکولر نیز برای کاهش دمای هوای فشرده خروجی استفاده می‌شود. خنک شدن هوا باعث کاهش رطوبت و افزایش کیفیت هوای فشرده می‌شود. این موضوع به‌خصوص در صنایع حساس اهمیت زیادی دارد.

معمولاً رادیاتور کمپرسور اسکرو از جنس آلومینیوم یا مس ساخته می‌شود و طراحی پره‌ای دارد تا سطح تبادل حرارت افزایش پیدا کند. همچنین در بسیاری از سیستم‌ها از فن برای افزایش سرعت خنک‌سازی استفاده می‌شود.

رادیاتور در کمپرسور پیستونی

کمپرسورهای پیستونی از قدیمی‌ترین و رایج‌ترین انواع کمپرسورها هستند که در کارگاه‌ها، صنایع کوچک و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرند. در این کمپرسورها عمل فشرده‌سازی توسط حرکت رفت و برگشتی پیستون داخل سیلندر انجام می‌شود.

در کمپرسور پیستونی نیز به دلیل فشرده‌سازی هوا، دمای سیستم افزایش می‌یابد. برای کنترل این دما از سیستم‌های خنک‌کننده مختلفی استفاده می‌شود که یکی از آن‌ها رادیاتور است.

رادیاتور در کمپرسور پیستونی معمولاً برای خنک کردن هوا بین مراحل فشرده‌سازی یا پس از خروج هوا استفاده می‌شود. در کمپرسورهای چند مرحله‌ای از اینترکولر (Intercooler) بین مراحل و از افترکولر (Aftercooler) در خروجی استفاده می‌شود.

استفاده از رادیاتور در این کمپرسورها مزایای متعددی دارد. کاهش دمای هوا باعث افزایش راندمان فشرده‌سازی می‌شود. همچنین از ایجاد رطوبت زیاد در خطوط انتقال جلوگیری می‌کند. علاوه بر این، خنک شدن قطعات داخلی باعث افزایش طول عمر کمپرسور خواهد شد.

رادیاتور در کمپرسور سانتریفیوژ

کمپرسورهای سانتریفیوژ بیشتر در صنایع بزرگ مانند پالایشگاه‌ها، نیروگاه‌ها و صنایع نفت و گاز استفاده می‌شوند. در این نوع کمپرسورها، فشرده‌سازی هوا توسط نیروی گریز از مرکز ایجاد شده توسط پروانه انجام می‌شود.

در کمپرسورهای سانتریفیوژ معمولاً از سیستم‌های خنک‌کننده پیشرفته‌تری استفاده می‌شود. رادیاتورها در این سیستم‌ها برای خنک کردن هوا بین مراحل مختلف فشرده‌سازی و همچنین برای خنک کردن روغن یاتاقان‌ها مورد استفاده قرار می‌گیرند.

به دلیل ظرفیت بالای این کمپرسورها، رادیاتورها باید توانایی انتقال حرارت زیادی داشته باشند. به همین دلیل طراحی آن‌ها به‌گونه‌ای انجام می‌شود که بیشترین سطح تماس با هوا را فراهم کنند. در بسیاری از موارد از سیستم‌های خنک‌کاری آبی نیز در کنار رادیاتور استفاده می‌شود.

انواع رادیاتور مورد استفاده در کمپرسورها

رادیاتورهای مورد استفاده در کمپرسورها بر اساس نوع خنک‌کاری به چند دسته تقسیم می‌شوند:

رادیاتور هوا خنک (Air Cooled Radiator)
در این نوع رادیاتور، انتقال حرارت از طریق جریان هوا انجام می‌شود. فن‌ها هوا را از میان پره‌های رادیاتور عبور می‌دهند و گرما به محیط منتقل می‌شود. این نوع رادیاتور در بسیاری از کمپرسورهای صنعتی و کارگاهی استفاده می‌شود.

رادیاتور آب خنک (Water Cooled Radiator)
در این سیستم از آب به عنوان سیال خنک‌کننده استفاده می‌شود. آب گرمای سیال داخل کمپرسور را جذب کرده و سپس در یک مبدل حرارتی خنک می‌شود. این نوع سیستم بیشتر در کمپرسورهای بزرگ و صنعتی کاربرد دارد.

رادیاتور روغن
این رادیاتور مخصوص خنک کردن روغن کمپرسور طراحی شده است. کنترل دمای روغن باعث حفظ خاصیت روانکاری و افزایش عمر قطعات داخلی می‌شود.

ویژگی‌های یک رادیاتور مناسب برای کمپرسور

برای انتخاب یک رادیاتور مناسب برای کمپرسور باید به چند ویژگی مهم توجه کرد. اولین مورد ظرفیت انتقال حرارت است. رادیاتور باید بتواند گرمای تولید شده در سیستم را به‌طور مؤثر دفع کند.

دومین مورد جنس رادیاتور است. رادیاتورهای آلومینیومی به دلیل وزن کم و انتقال حرارت مناسب بسیار پرکاربرد هستند. رادیاتورهای مسی نیز عملکرد حرارتی بسیار خوبی دارند.

سومین عامل طراحی مناسب پره‌ها است. هرچه سطح تماس با هوا بیشتر باشد، عملکرد خنک‌کنندگی بهتر خواهد بود. همچنین مقاومت در برابر خوردگی و طول عمر بالا از دیگر ویژگی‌های مهم یک رادیاتور مناسب برای کمپرسور محسوب می‌شود.

جمع‌بندی

رادیاتورها یکی از اجزای کلیدی در عملکرد صحیح کمپرسورها هستند. کنترل دمای سیستم باعث افزایش راندمان، کاهش استهلاک قطعات و افزایش عمر مفید تجهیزات می‌شود. در انواع کمپرسورها از جمله کمپرسور اسکرو، پیستونی و سانتریفیوژ از رادیاتورهای مختلف برای خنک کردن هوا و روغن استفاده می‌شود.

انتخاب رادیاتور مناسب با توجه به نوع کمپرسور، ظرفیت دستگاه و شرایط کاری اهمیت زیادی دارد. استفاده از رادیاتورهای باکیفیت می‌تواند عملکرد سیستم هوای فشرده را بهبود داده و هزینه‌های نگهداری را به میزان قابل توجهی کاهش دهد. به همین دلیل در طراحی و نگهداری سیستم‌های کمپرسور، توجه به کیفیت و عملکرد رادیاتور از اهمیت ویژه‌ای برخوردار است.
